板材封邊機回轉線之制造方法

在現有的封邊設備中，當板材的其中一邊置入封邊線后，封邊機對該側邊進行封邊，封邊完成后，用戶需要將已經封邊的板材通過拖車等設備再次拖往封邊機的進料端，對其下一側邊進行封邊處理。因此，加工一塊板材需要來回搬運板材次之多，在搬運過程中不僅存在勞動強度大，工作效率低，還容易導致板材刮花，因此有必要對其作進一步的改進。

技術實現要素：

本實用新型的目的是為了克服已有技術存在的缺點，提供一種結構簡單，使用方便，加工穩定高效，能夠?qū)崿F(xiàn)半成品板材自動回流的一種封邊機回轉生產線。

本實用新型目的是用以下方式實現的：一種封邊機回轉生產線，其特征在于：其包括以下部件：

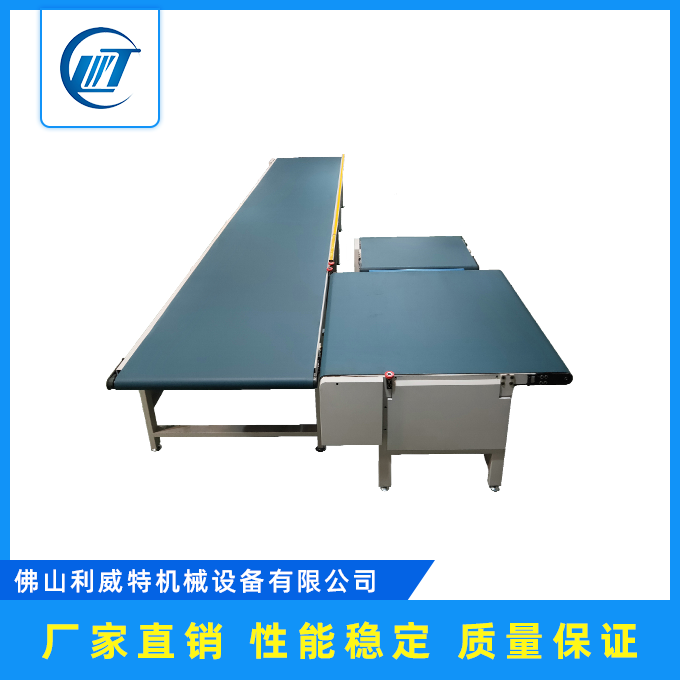

1、封邊機及連接在其尾部的接料皮帶機，從封邊機輸出的板材被推往接料皮帶機內；

2、縱向滾筒輸送機，其連接在接料皮帶機后方；

3、斜坡式滾筒輸送機，其連接在縱向滾筒輸送機后方，斜坡式滾筒輸送機側壁設置有攔板，板材在攔板的導向作用下向前輸送；

4、縱橫輸送機，其連接在斜坡式滾筒輸送機的后方；

5、氣動浮臺，其連接在縱橫輸送機后方，并連接在封邊機的前方；

上述的封邊機、接料皮帶機、縱向滾筒輸送機、斜坡式滾筒輸送機、縱橫輸送機、氣動浮臺呈“回”字型分布，形成首尾相連的回轉生產線。

所述的接料皮帶機上方設置有壓料輪，壓料輪由壓料氣缸驅動其上下運動，實現壓料輪與板材的接觸與分離。

所述的縱向滾筒輸送機與斜坡式滾筒輸送機間設置有轉向皮帶輸送線，縱向滾筒輸送機與轉向皮帶輸送線的交接處設置有導向輪。

所述的縱橫輸送機包括設置在機架上的若干橫向滾筒，橫向滾筒與斜坡式滾筒輸送機平行設置，還包括設置機架上的若干縱向輸送皮帶，縱向輸送皮帶由舉升氣缸驅動上下運動，驅動縱向輸送皮帶高于或是低于橫向滾筒的工作面。

本實用新型的有益效果是：1、結構簡單，生產成本低，提高市場競爭力。2、本案中采用回轉線設計，能夠自動實現板材的轉向及回流，因此，只需要單人操作即可實現板材的多邊連續封邊。3、機械化回流，板材回流速度快，生產效率高，避免出現板材刮花等弊端。
